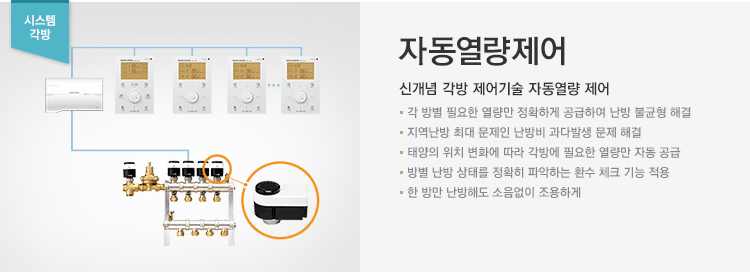

자동열량제어 시스템 각방
자동열량제어 시스템 각방 Pipe 또는 Board 형태의 고효율 산업용 단열재 자력, 화력발전 철강 등 산업 전반의 열매체 저장 및 이동라인에서 발생하는 열손실을 저감하여 열효율을 향상시키기 위한 산업용 고효율 단열재입니다.
다운로드를 원하는 항목을 선택하세요

나비엔 시스템 각방의 자동 열량제어 시스템의 필요성

  • 공동 주택에서 최상, 최하, 중간층, 층별로 필요 열량이 다릅니다.
  • 중간층 및 같은 층이라도 측벽세대인지 아닌지에 따라 필요한 열량이 다릅니다.
최상층 필요열량 최상위층은 빼앗기는 열이 많아 다른 층에 비해 더 많은 난방을 필요로 합니다. 중간층 필요열량 층 중간에 위치하여 최상층에 비해 적은 열량이 필요합니다. 측벽 필요열량 외부와 접하는 세대는 양옆에 다른 세대가 있는 경우보다 더 많은 열량이 필요합니다. 최하층 필요열량 일사량이 상대적으로 부족하여 보다 많은 열량이 필요합니다

한 집안에서도 각방의 방위에 따라 시간별로 필요한 열량이 다릅니다.

  • 거실은 남향, 안방은 동향, 아이방은 서향, 문간방은 북향 같은 집이지만 방위에 따라 시간대별 다른 열량이 필요합니다.
  • 기존 각방시스템은 단열시공상태, 방위등의 환경조건을 고려하지 않고 일반적으로 메인 유량만을 제어하고 있습니다.
  • 각방 환경에 따라 필요한 열량을 공급할 수 있어야 최적의 난방이 가능합니다.

기존 각방 시스템의 문제점들을 말끔하게 해결

나비엔만의 4단계 제어를 통해 각 방별 필요 열량을 정확하게 제공, 난방 불균형 현상 해결 및 최고의 난방비 절감효과를 발휘하는 각방제어 시스템 (특허 출원)
  • 각방 유량분배제어 (국내유일) 방 코일 길이에 따른 각방 밸런싱 밸브 개도 값을 자동으로 제어 실내온도조절기에서 편리하게 코일길이 입력 가능
  • 각방 실제부하 측정 (국내유일) 각 방별 환수온도 변화 시간을 체크하여 개도 값을 자동보정 각방 밸런싱 밸브 제어 후, 실제 실내 부하에 따라 자동으로 재조정

    재실여부나 창문개방 등 외부 요인으로 잘못된 값이 측정될 경우, 추가적인 보상 및 오차 검증 진행될 수 있음

  • 일사량 제어 (국내유일) 각방의 방위각에 따른 개도 값 제어 일사부하에 따른 실시간 각방 밸런싱 밸브 보정기능으로 에너지 절감

    햇볕이 들지않거나 흐릴 경우, 일사향 제어가 제한될 수 있음

  • 자동열량제어 실측하고 입력받은 데이타를 이용해 필요한 열량을 계산하여 공급열량 제어 각방 밸런싱 밸브 개도값을 합산하여 세대 밸런싱 밸브 개도 제어

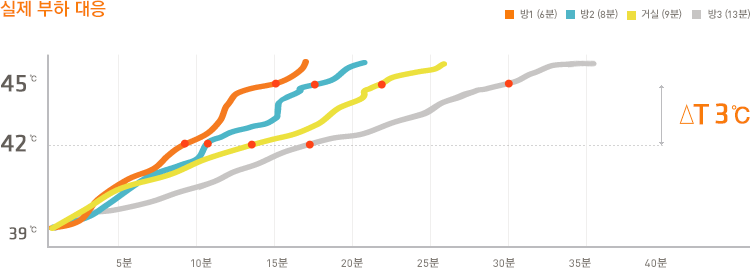

각방의 난방변화상태를 파악하는 환수 체크 기능

난방을 하면서 방별로 요구되는 필요 열랑을 측정하기 위해 △T3°C의 변화가 일어 나는 시간을 측정해 도달시간에 비례하여 밸런싱 밸브의 개도율 재조정 실제부하대응 각 방별 환수 변화에 따른 제어 예시
  • 환수온도 시간측정
  • 제어값 계산
  • 밸브 조정
  • 셋팅 완료

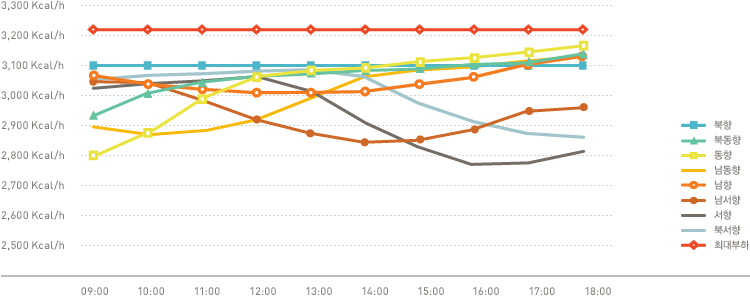

각방의 방위에 따른 일사량 차이까지 인식해 난방 (일사량 연동 제어)

한 집안내에서도 각 방별 위치가 달라 발생하는 시간대별 일사량 변화까지 고려, 일사량이 많은 방은 열량을 줄여 실제 필요량을 공급

서울지역 126m² 세대, 안방(25.83m² ) 부하기준 예시 위 그래프 및 열량 수치는 특정사항의 예시이며, 실측이나 환경에 따라 최적제어를 위해 변동될 수 있음

방위에 따른 열량 제어 예시
구분 실제 필요 열량
북향 3,091kcal/h
남향 3,054kcal/h
북동향 2,934kcal/h
동향 2,789kcal/h
구분 밸브 재조정
방1 북향 0%
방2 남향 -1%
거실 북동향 -5%
방3 동향 -10%

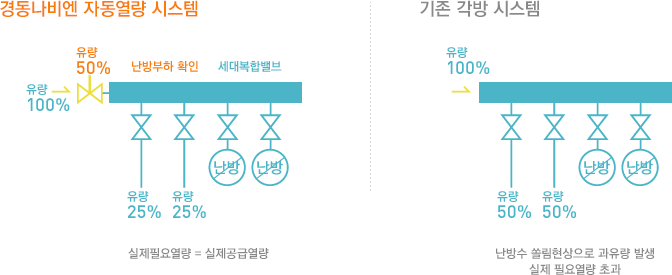

세대복합밸브를 이용한 세대 자동열량 제어
  • 각방별 필요한 열량에 맞춰 메인 열량을 자동으로 조절
  • 디스크와 다이아프램 일체형으로 정확한 유량제어 및 차압보상으로 안정적인 유량 제어

나비엔 자동열량 시스템의 간편한 사전 셋팅 단계

코일길이만 입력하여 유량을 분배 제어하는 자동 조절 기능 타사 각방의 경우 설계된 셋팅값을 수동으로 조절하지만 나비엔 자동열량 시스템은 설계도서에 기재된 셋팅값을 메인온도조절기에 입력하면 입력된 값으로 자동조절
